• 概述：

用于测量各种匀质板状绝热保温材料及非良导热材料的导热系数。测定仪采用微机自动控制系统，具有实验过程自动控制、自动完成数据采集和生成报表等优点，智能化程度高。是目前国内开展此类检测项目的理想选择。

• 检测项目：

用于测量各种匀质板状绝热保温材料及非良导热材料的导热系数。

• 原理：

在稳态条件下，防护热板装置的中心计量区域内，在具有平行表面的均匀板状试件中，建立类似于以两个平行匀温平板为界的无限大平板中存在的一维恒定热流。

• 依据标准：

GB/T10295-2008《绝热材料稳态热阻及有关特性的测定热流计法》

JGT 438-2014 《建筑用真空绝热板》

  技术参数：

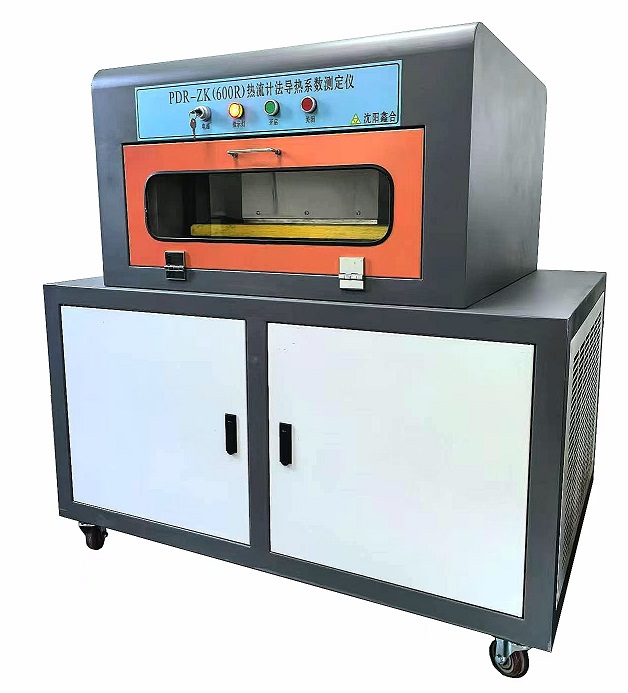

• 型号：PDR-ZK（600R）

• 外型尺寸(长x宽x高)：

         主机：1200x850x1200(mm)，另需电脑桌一张放置电脑

• 试件规格：

         200x300(mm)- 600x600试件厚度： ≤60(mm)

• 导热系数测定范围：≤0.2000W/(m.k)

•
  热流范围：（0～600）W/㎡

• 冷板温度：-5℃~90℃

• 热板温度：≤120℃

• 测试准确度：≤±3％

• 配带动力：3KW  220V

• 测试装置结构：

采用单试件热流计法(GB10295-2008),试件水平放置，由微机自动控制系统、计量加热单元、冷板单元、防护单元、外防护单元、测量系统、压紧系统、制冷机构等组成。

  1、微机自动控制系统：

计算机输出信号经I/O和D/A转换控制相应执行元件，实现控温、计算、温度采集、打印测试报告、显示过程曲线等功能。人机对话窗口显示各面温度值，并具备自诊断功能。

2、计量加热单元：

    采用铝板板作为加热面板，因其具有高导热性能，使加热板面温度更均匀、热惯性小，这样使测量结果更精确。

3、冷板单元：

    采用恒温水箱控制冷板的温度，冷板温度可设定，微机自动控制。

4、防护单元：

   采用与计量加热单元相同的面板材料，精确控制防护的温度，降低侧向温度损失。

5、外防护单元：

    采用保温材料，使实验环境条件更稳定，有利于提高测试精度。

6、测量系统：

    采用稳定性更高的美国达拉斯18B20数字式温度传感器和高精度热流传感器，使数据采集结果更准确。

7、压紧系统：

    采用气动技术，利用气缸自动压紧试件，无需人工调整压紧力，使试件装夹十分方便。

8、制冷机构：

   能够实现迅速降低冷板温度和试件测定平均温度低于室温的检测，使检测范围更大且不受环境温度影响。
